ขอมอบเครดิต การทำทั้งหมด ให้แก่ คุณ Sab นะครับ :sm10: :sm10:
ขอบคุณที่เปิดเผยแนวทางการติดตั้งและเดินสายทั้งหมดให้แก่พวกเราชาว CFDT นะครับ
ทั้งๆที่ความสามารถแบบนี้สามารถนำมาใช้เป็นความลับทางการค้าได้ ขอบคุณมากๆมา ณ ที่นี่ด้วยครับ
เริ่มเลย ว่ากันที่ 1.8 นะครับ เพราะ 2.0 ไม่รู้จะทำไปทำไม :sm22:
อือม.. ยังไงก่อนดี ว่ากันที่ราคาของละกัน ผมจะแยกเป็น 2 รุ่นนะครับ
1. รุ่นไม่มีAirbag (S AT) ต้อง ซื้อของ รอใส่ดังนี้ครับ
- Cable Reel ตัว Airbag เบิกศูนย์ ราวๆ 4000 มือสอง ราวๆ 2-3 พันครับ
- สวิทช์ควบคุมบริเวณพวงมาลัย เบิกศูนย์ ราวๆ 2000 ครับ
- สวิทช์ Brake pedal แบบ 4 ขั้ว เบิกศูนย์ ราวๆ 700 ครับ (หลายๆคัน เคลมมาเป็น 4 ขั้วครับ ลองก้มดูก่อนละกัน)
2. รุ่นมี Airbag (S AT AS และ E AT AS) ต้อง ซื้อของ รอใส่ดังนี้ครับ
- สวิทช์ควบคุมบริเวณพวงมาลัย เบิกศูนย์ ราวๆ 2000 ครับ
- สวิทช์ Brake pedal แบบ 4 ขั้ว เบิกศูนย์ ราวๆ 700 ครับ (หลายๆคัน เคลมมาเป็น 4 ขั้วครับ ลองก้มดูก่อนละกัน)
พอมองรถตัวเองออกนะครับ ว่า ต้องจ่ายประมาณเท่าไหร่ ราคานี้เป็นราคาหลักๆครับ :sm06:
นอกเหนือจากนี้ ก้อมีจ่าย อีก 100 เดียว จบครับ :sm01:
- Jack ไว้เสียบ Connector ตัวละ บาท ประมาณ 15 ตัว (รูปเดี๋ยวลงให้)
- สายไฟสีๆ ยาว 50 ซม. ซัก 6สาย (ขอเพื่อนเอาก้อได้ )
- สายไฟยาว 2 เมตร เอาไว้ลากจาก ECU เข้าเบรค (ขอเพื่อนคนเดิมนั่นแหละ)
ประมาณว่า ถ้าหลายๆ ท่านเป็นแบบผม คือ รถมี Airbag และ ไปเคลมสวิทช์เบรคมาแล้ว
ท่านจ่ายเพิ่ม อีก ไม่ถึง 2000 บาทครับ ท่านก้อจะได้ Cruise Control และ ปุ่มควบคุมเครื่องเสียง ที่พวงมาลัย ไว้ใช้งาน
น่าปลาบปลื้มนะครับ ราคาน่าขำมาก ขอบคุณ คุณ Sab ที่นำมาเปิดเผยให้เราขอบคุณอีกครั้งครับ :sm10:
Bun venit pe Civic FD Thailand Community
Inregistreaza-te pentru a vedea tot continutul forumului, Logheaza-te acum - ori e creaza-ti cont for free today!
Inregistreaza-te pentru a vedea tot continutul forumului, Logheaza-te acum - ori e creaza-ti cont for free today!

การทำ Cruise Control for 1.8
Started by
Tommie
, Feb 03 2009 04:56 PM
#1
Posted 03 February 2009 - 04:56 PM

#2
Posted 03 February 2009 - 05:04 PM

คราวนี้ มาเริ่มกัน แบบ Do it yourself ทำเองกันนะครับ
1. ก่อนดำเนินการอะไรให้วุ่นวาย ก้มไปงัดดู สวิทช์ไฟเบรคก่อนนะครับ ว่าของท่านเป็นแบบไหน

ถ้าตามนี้ สีดำ 4 ขั้ว รอดตัวไป 690 บาท สบายแล้ว
ออกมาขาวแหงเลย ก้อ แกล้งหน้าด้านขับไปศูนย์ บอกว่า เบรคแล้วไฟติดมั่งไม่ติดมั่ง
เดี๋ยวเค้าเคลมให้แบบ 4 ขั้ว หรูหรา มาเลย แน่นอนมาก
1. ก่อนดำเนินการอะไรให้วุ่นวาย ก้มไปงัดดู สวิทช์ไฟเบรคก่อนนะครับ ว่าของท่านเป็นแบบไหน

ถ้าตามนี้ สีดำ 4 ขั้ว รอดตัวไป 690 บาท สบายแล้ว
ออกมาขาวแหงเลย ก้อ แกล้งหน้าด้านขับไปศูนย์ บอกว่า เบรคแล้วไฟติดมั่งไม่ติดมั่ง
เดี๋ยวเค้าเคลมให้แบบ 4 ขั้ว หรูหรา มาเลย แน่นอนมาก
#3
Posted 03 February 2009 - 05:09 PM

2. กลับมาบ้านเข้าเวบ แล้วไปหากระทู้ถอดพวงมาลัย และ ใส่สวิทช์ควบคุมเครื่องเสียงก่อน กดที่นี่ !!!
Print มานั่งศึกษาดู ว่าไหวมั๊ย ขันน๊อต ถอดประกอบ จบครับ ไม่มียุ่งยาก ถ้าพอไหวไปต่อครับ
3.ไปศูนย์อีกที ซื้ออุปกรณ์ประกอบ ตามที่ผมแจ้งไว้ตามรุ่นนะครับ กลับมานอนกอดเล่นให้ฟุ้งซ่าน
Print มานั่งศึกษาดู ว่าไหวมั๊ย ขันน๊อต ถอดประกอบ จบครับ ไม่มียุ่งยาก ถ้าพอไหวไปต่อครับ
3.ไปศูนย์อีกที ซื้ออุปกรณ์ประกอบ ตามที่ผมแจ้งไว้ตามรุ่นนะครับ กลับมานอนกอดเล่นให้ฟุ้งซ่าน

#4
Posted 03 February 2009 - 05:11 PM

4. ไปบ้านหม้อ หรือ ปรึกษาเพื่อนที่พอรู้เรื่องสายไฟขั้วไฟ ถามหา สาย+ Jack ที่ผมบอกไว้ ถ้าได้แล้ว ไปต่อครับ
ประมาณนี้
ประมาณนี้

#5
Posted 03 February 2009 - 05:14 PM

5. พอมีเวลาซัก 1 วัน เอาเลยครับ รื้อเลย เอาไม่เกินครึ่งชั่วโมงก่อน
เอาพวงมาลัยมายัดสวิทช์เครื่องเสียง+ Cruise ให้เรียบร้อย จบ พักไว้ :sm06:
6. งัดเอา Cable reel ที่ซื้อใหม่ ออกมา ใส่แทนที่ Cable reel ของเก่า เลยครับ
ถอด-ใส่ จบแล้วนั่งพักให้สบายใจ มาได้ครึ่งทางครับ :sm31:
7. เอาแล้วนะครับ มาเริ่ม ที่ผมจะอธิบาย แล้ว ไปดูกัน
มี อีก 2 จุด ที่เราต้องทำเพิ่ม เริ่มจาก ECU ครับ
ถอดแบต ยกออกมาเก็บไว้ก่อน ให้มีพื้นที่ โล่งๆ แล้วเรามา เริ่มแกะ กล่อง ECU ครับ ตามนี้
เอาพวงมาลัยมายัดสวิทช์เครื่องเสียง+ Cruise ให้เรียบร้อย จบ พักไว้ :sm06:
6. งัดเอา Cable reel ที่ซื้อใหม่ ออกมา ใส่แทนที่ Cable reel ของเก่า เลยครับ
ถอด-ใส่ จบแล้วนั่งพักให้สบายใจ มาได้ครึ่งทางครับ :sm31:
7. เอาแล้วนะครับ มาเริ่ม ที่ผมจะอธิบาย แล้ว ไปดูกัน
มี อีก 2 จุด ที่เราต้องทำเพิ่ม เริ่มจาก ECU ครับ
ถอดแบต ยกออกมาเก็บไว้ก่อน ให้มีพื้นที่ โล่งๆ แล้วเรามา เริ่มแกะ กล่อง ECU ครับ ตามนี้

#6
Posted 03 February 2009 - 05:16 PM

#7
Posted 03 February 2009 - 05:18 PM

เดินสาย สายไฟ 2 เมตรนะครับ เข้าหัวเรียบร้อย เอามาเสียบเลย ตามนี้


ใจนิ่งๆ นะครับ งานจะได้เนียนๆ เรียบร้อย :sm22:


ใจนิ่งๆ นะครับ งานจะได้เนียนๆ เรียบร้อย :sm22:
#8
Posted 03 February 2009 - 05:19 PM

#9
Posted 03 February 2009 - 05:21 PM

#10
Posted 03 February 2009 - 05:25 PM

คราวนี้ไปต่อ ที่ Connector อีก 2 ตัว เดินสายสั้น อีก 8 สาย (รวมเครื่องเสียงด้วย)
เสียบให้ตรงช่องอย่างเดียวครับ อย่างซีเรียส :sm01:

เสียบให้ตรงช่องอย่างเดียวครับ อย่างซีเรียส :sm01:


#11
Posted 03 February 2009 - 05:27 PM

ผังการเดินสาย ระหว่าง Connector ครับ

ขั้ว 9 ที่เรือนไมล์ เข้า ขั้ว 7 ที่ cr
ขั้ว 10 ที่เรือนไมล์ เข้า ขั้ว 9 ที่ cr
ขั้ว 11 ที่เรือนไมล์ เข้า ขั้ว 8 ที่ cr
ขั้ว 13 ที่เรือนไมล์ เข้า ขั้ว 2 ที่ cr
ขั้ว 6 ที่ cr เอาไปลงกราวน์
ขั้ว 1 ที่ cr เอาไปต่อสายเทา ขั้ว ปรับไฟ
อันนี้ ยกความดีให้คุณ Sab เต็มๆ นะครับ ไล่เองหมดเลย

ขั้ว 9 ที่เรือนไมล์ เข้า ขั้ว 7 ที่ cr
ขั้ว 10 ที่เรือนไมล์ เข้า ขั้ว 9 ที่ cr
ขั้ว 11 ที่เรือนไมล์ เข้า ขั้ว 8 ที่ cr
ขั้ว 13 ที่เรือนไมล์ เข้า ขั้ว 2 ที่ cr
ขั้ว 6 ที่ cr เอาไปลงกราวน์
ขั้ว 1 ที่ cr เอาไปต่อสายเทา ขั้ว ปรับไฟ
อันนี้ ยกความดีให้คุณ Sab เต็มๆ นะครับ ไล่เองหมดเลย
#12
Posted 03 February 2009 - 05:30 PM

เริ่มแงะ Connector มาเสียบ เลยครับ ง่ายสุดๆ
เน้น เสียบให้ตรงช่องอย่างเดียวครับ อย่างซีเรียส :sm06:

เน้น เสียบให้ตรงช่องอย่างเดียวครับ อย่างซีเรียส :sm06:


#13
Posted 03 February 2009 - 05:32 PM

เสร็จแล้ว ลองเสียบกดปุ่มดูเลย

ขอขอบคุณส่วนตัวอีกหน่อยนะครับ :sm16:
คุณ กวี Cha Cha คนต้นเรื่องและดิ้นรนจนเป็นจริง
คุณ Tiger_ สำหรับ Detail ผัง ECU ทั้งหมดครับ
คุณ Sab เป็น Heroกระทู้นี้เลยครับ กล้าทำก่อน และ นำมาเปิดเผยให้สาธารณะรับรู้ แบบไม่มีปกปิดครับ
คุณพี่พร Blackhawk ที่ปรึกษาแสนดี มาช่วยผมเก็บงานถึงที่ กทม เลย

ขอขอบคุณส่วนตัวอีกหน่อยนะครับ :sm16:
คุณ กวี Cha Cha คนต้นเรื่องและดิ้นรนจนเป็นจริง
คุณ Tiger_ สำหรับ Detail ผัง ECU ทั้งหมดครับ
คุณ Sab เป็น Heroกระทู้นี้เลยครับ กล้าทำก่อน และ นำมาเปิดเผยให้สาธารณะรับรู้ แบบไม่มีปกปิดครับ
คุณพี่พร Blackhawk ที่ปรึกษาแสนดี มาช่วยผมเก็บงานถึงที่ กทม เลย
#14
Posted 03 February 2009 - 05:35 PM

อ้อ ถ้าเครื่องเสียงด้วย ให้ถอด คอนโซลเครื่องเสียงออกมาอีกชิ้นนึงนะครับ
แล้วเสียบสาย จาก CR ไป ที่ตูด 2 เส้น สาย CR 3-4 เข้า 6-7 เครื่องเสียง
ไปดูที่นี่ !!

แล้วเสียบสาย จาก CR ไป ที่ตูด 2 เส้น สาย CR 3-4 เข้า 6-7 เครื่องเสียง
ไปดูที่นี่ !!


#15
Posted 03 February 2009 - 05:36 PM

ประกอบกลับแล้วเอาไปลองวิ่ง กดปุ่มเล่นเลยครับ ความเร็วต้องเกิน 40 กม/ชม ก่อนนะครับ โชคดีทุกท่านครับ :sm22:
#16
Posted 03 February 2009 - 06:00 PM

#17
Posted 03 February 2009 - 07:39 PM

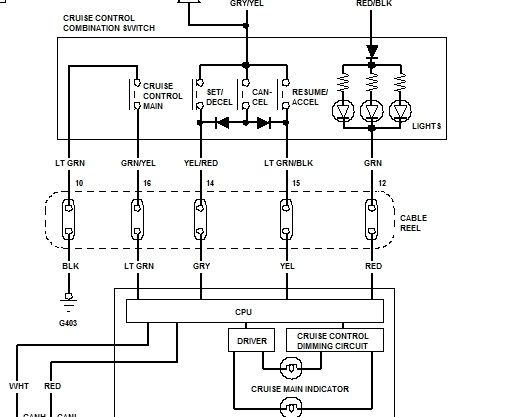

คุณ Tommie ถ้าไม่เป็นการรบกวน ฝากดูสาย3เส้นที่มาจากปุ่ม cruise ให้ด้วยซิครับรู้แค่เส้นที่ไปขั้ว6เพื่อลงกราวด์ เทียบจากรูปPost #11 เส้นไหนเข้า 9-10-11 ที่ขั้วต่อสายหลังไมล์ ถ้าเป็นwiringยิ่งดีขอบคุณครับ โพสต์รูปไม่ขึ้นขออภัยด้วยครับ
#18
Posted 03 February 2009 - 08:40 PM

ลองดูนะคับคุณ Tommie ถ้าไม่เป็นการรบกวน ฝากดูสาย3เส้นที่มาจากปุ่ม cruise ให้ด้วยซิครับรู้แค่เส้นที่ไปขั้ว6เพื่อลงกราวด์ เทียบจากรูปPost #11 เส้นไหนเข้า 9-10-11 ที่ขั้วต่อสายหลังไมล์ ถ้าเป็นwiringยิ่งดีขอบคุณครับ โพสต์รูปไม่ขึ้นขออภัยด้วยครับ
น่าจะช่วยได้ ไม่มากก้อน้อย

#19
Posted 03 February 2009 - 08:44 PM

#20
Posted 03 February 2009 - 09:16 PM

ว้าวววว ละเอียดมากมากเลยครับบพี่แต่ยังไม่กล้าทำเองอ่ะครับ ไว้รอมีมีทติ้งเมื่อไรไปแน่นอนครับพี่หรือว่ามีพี่คนใดรับทำ ยินนดีเป็นอย่างสูงครับ ^ ^
